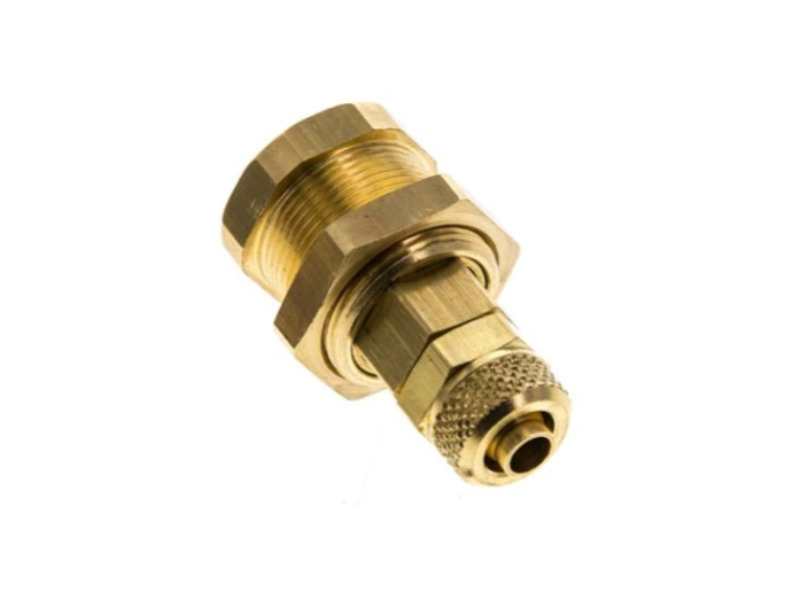

Schott Abreiß-K-Dose mit Überwurfmutter NW 5
Beispielhaftes Modell
Produktinformation : Abreiß-Kupplungsdose beidseitig absperrend mit Überwurfmutter 6x4 mm Schottgewinde M 20x1 NW 5 MS
Abreißkupplungs-Dose mit Überwurfmutter und Schottgewinde NW 5
Anwendung:
z. Bsp. für die Feuerwehr, Krankenwagen oder Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden.
Material:
Körper: Messing, Messing vernickelt
Dichtung: NBR
Temperaturbereich: -20°C bis +100°C
Betriebsdruck: -0,95 bis 35 bar
Durchfluss: 510 l/min
Option: beidseitig absperrend: 330 l/min
Abreißkraft bei 0 bar: 30 N
Abreißkraft bei 6 bar: 35 N
Zolltarifnummer: 84812090
Hinweis:

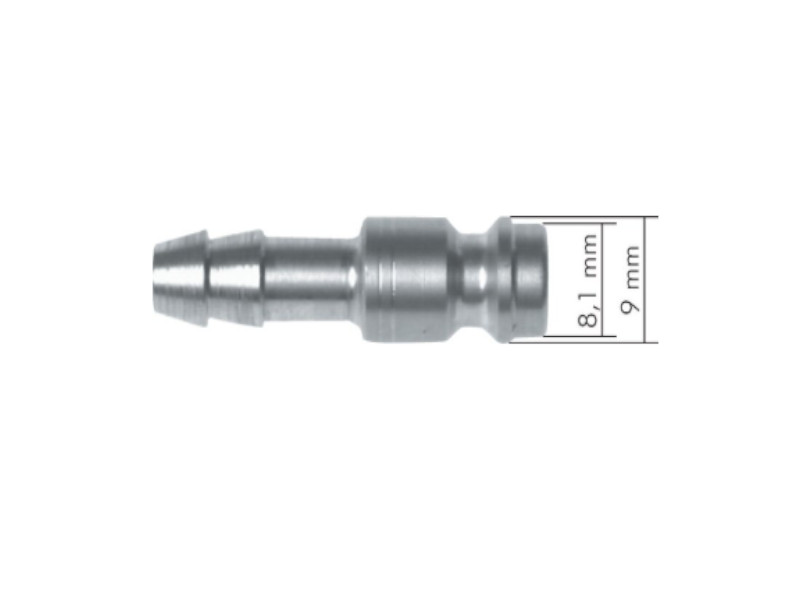

Kupplungsstecker
mit Ventil für beidseitige Absperrung können nur mit den dafür
vorgesehenen Sonderkupplungsdosen verwendet werden
Kupplung verbinden:
Stecker in die Dose einstecken
Kupplung lösen:
Steckerseits am Schlauch ziehen, dann löst die Kupplung selbstständig
Einbau:
Die
Kupplung muss mit dem Schottgewinde befestigt und durch einen
elastischen Schlauch versorgt werden, um die Abreißfunktion zu
gewährleisten.
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "Abreiß-Kupplungsdose beidseitig absperrend mit Überwurfmutter 6x4 mm Schottgewinde M 20x1 NW 5 MS"
Abreißkupplungs-Dose mit Überwurfmutter und Schottgewinde NW 5
Anwendung:
z. Bsp. für die Feuerwehr, Krankenwagen oder Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden.
Material:
Körper: Messing, Messing vernickelt
Dichtung: NBR
Temperaturbereich: -20°C bis +100°C
Betriebsdruck: -0,95 bis 35 bar
Durchfluss: 510 l/min
Option: beidseitig absperrend: 330 l/min
Abreißkraft bei 0 bar: 30 N
Abreißkraft bei 6 bar: 35 N
Zolltarifnummer: 84812090

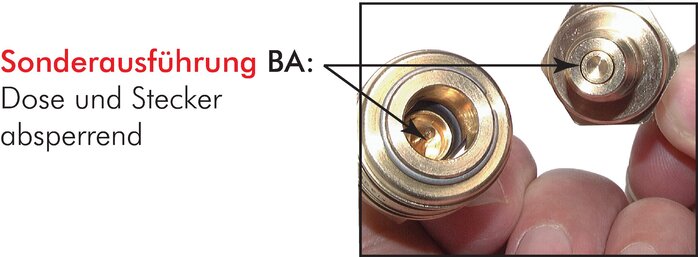

Hinweis:
Kupplungsstecker
mit Ventil für beidseitige Absperrung können nur mit den dafür
vorgesehenen Sonderkupplungsdosen verwendet werden
Kupplung verbinden:
Stecker in die Dose einstecken
Kupplung lösen:
Steckerseits am Schlauch ziehen, dann löst die Kupplung selbstständig
Einbau:
Die
Kupplung muss mit dem Schottgewinde befestigt und durch einen
elastischen Schlauch versorgt werden, um die Abreißfunktion zu
gewährleisten.
Auswahl
Artikelnummer

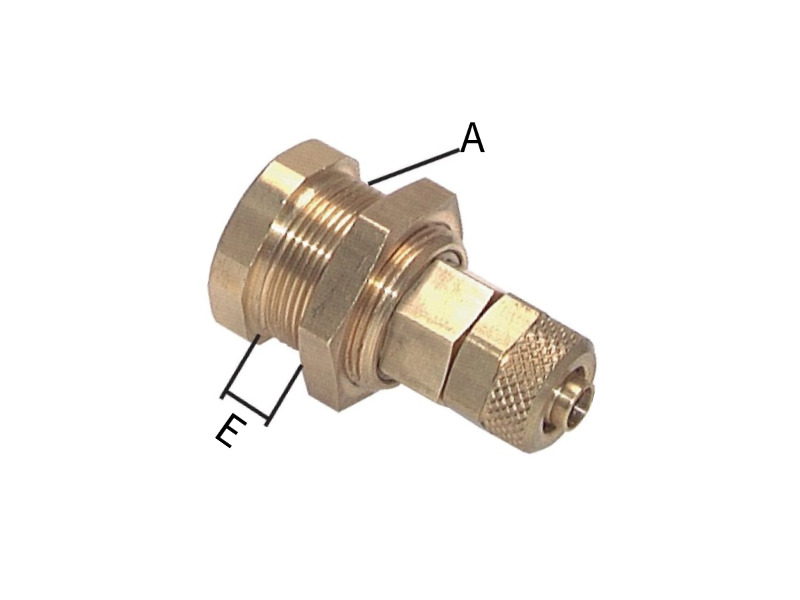

Gewinde A -
Schlauch Ø-außen x innen in mm -
für Stecker beidseitig absperrend
Emax -
Werkstoff -
Datenblatt
Lieferbar
Warenkorb
4002340604
M 20x1
6 x 4
Ja
6
Messing
4002340804
M 20x1
6 x 4
Ja
6
Messing vernickelt
4002340206
M 20x1
8 x 6
Nein
5
Messing
4002340406
M 20x1
8 x 6
Nein
5
Messing vernickelt
4002340606
M 20x1
8 x 6
Ja
5
Messing
4002340806
M 20x1
8 x 6
Ja
5
Messing vernickelt
