AG M metrisch zylindrisch - abluftregelnd - IQS-Mini

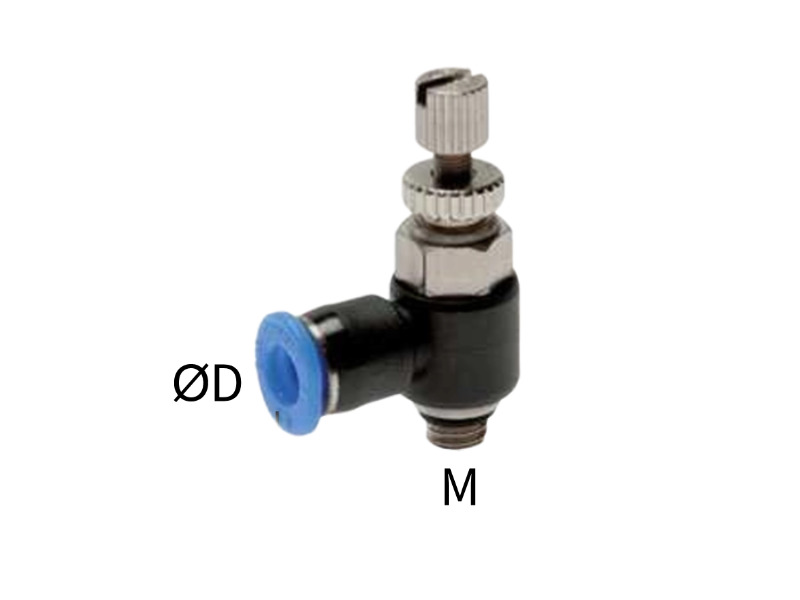

Beispielhaftes Modell
Produktinformation : IQS Drosselrückschlagventil Mini AG M 5 - 6 mm abluftregelnd
Typ: abluftregelnd / IQS-Mini
einerseits Steckanschluss
Abdichtung: durch Lippendichtung
Außengewinde: metrisch zylindrisch - positionierbar
Abdichtung: durch O-Ring
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: -0,95 bis 20 bar
Zolltarifnummer: 84812090
Medien: Druckluft, neutrale Gase
Funktion:

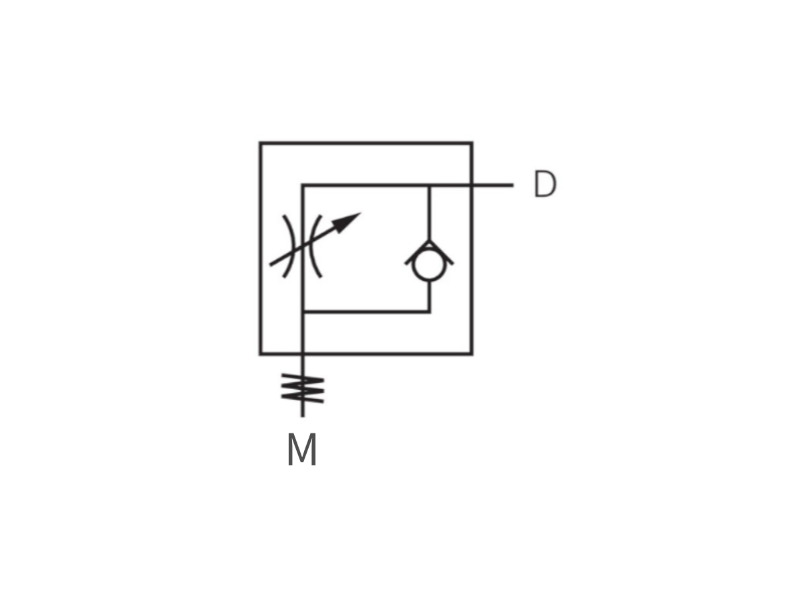

Drosselrückschlagventile drosseln den Durchfluss in eine Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt.
Drosselventile hingegen drosseln den Durchfluss in beide Richtungen entsprechend der Einstellung der Drosselschraube.
Standard-Drosselrückschlagventile sind "abluftregelnd".
Sind diese z. Bsp. in einem Zylinder eingebaut, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt.
Sonder-Drosselrückschlagventile sind "zuluftregelnd".
Diese werden bei Zylindern mit kleinem Volumen (kleiner Durchmesser und kleinem Hub) eingesetzt.
Vorteile:
- besonders kompakte Bauform
- einfache Verstellung ohne Werkzeug möglich
Hinweis:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Preise nur für registrierte (und freigeschaltete) Kunden sichtbar
Produktinformationen "IQS Drosselrückschlagventil Mini AG M 5 - 6 mm abluftregelnd"
Typ: abluftregelnd / IQS-Mini
einerseits Steckanschluss
Abdichtung: durch Lippendichtung
Außengewinde: metrisch zylindrisch - positionierbar
Abdichtung: durch O-Ring
Temperaturbereich: -20°C bis +80°C
Betriebsdruck: -0,95 bis 20 bar
Zolltarifnummer: 84812090
Medien: Druckluft, neutrale Gase
Funktion:
Drosselrückschlagventile drosseln den Durchfluss in eine Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt.
Drosselventile hingegen drosseln den Durchfluss in beide Richtungen entsprechend der Einstellung der Drosselschraube.
Standard-Drosselrückschlagventile sind "abluftregelnd".
Sind diese z. Bsp. in einem Zylinder eingebaut, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt.
Sonder-Drosselrückschlagventile sind "zuluftregelnd".
Diese werden bei Zylindern mit kleinem Volumen (kleiner Durchmesser und kleinem Hub) eingesetzt.
Vorteile:
- besonders kompakte Bauform
- einfache Verstellung ohne Werkzeug möglich
Hinweis:
Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet
Auswahl
Artikelnummer

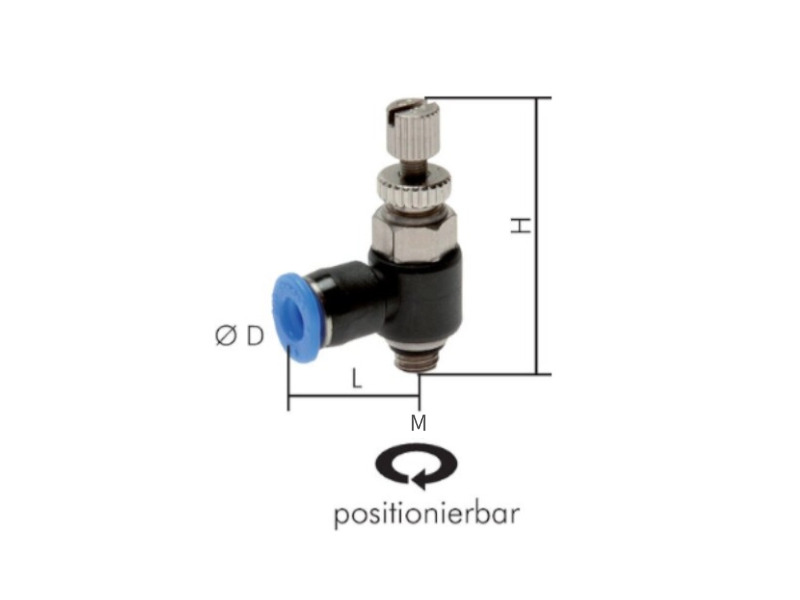

D = Ø in mm
Außengewinde (M)
Datenblatt
Lieferbar
Warenkorb
DRV12100303
3
M 3
DRV12100503
3
M 5
DRV12100304
4
M 3
DRV12100504
4
M 5
DRV12100506
6
M 5
